Allgemeines:

KE-Heizelemente sind Düsenheizkörper mit Chromstahlmantel und hoher spezifischer Oberflächenbelastung für Dauerbetrieb.
Sie besitzen eine Glimmerisolierung mit Chromstahlmantel.
KE-Heizbänder sind seit über 20 Jahren in industriellen Einsatz bewährt und ersetzten die
MS-Heizbänder, welche den höheren Anforderungen an Temperatur und Leistung nicht mehr genügen.

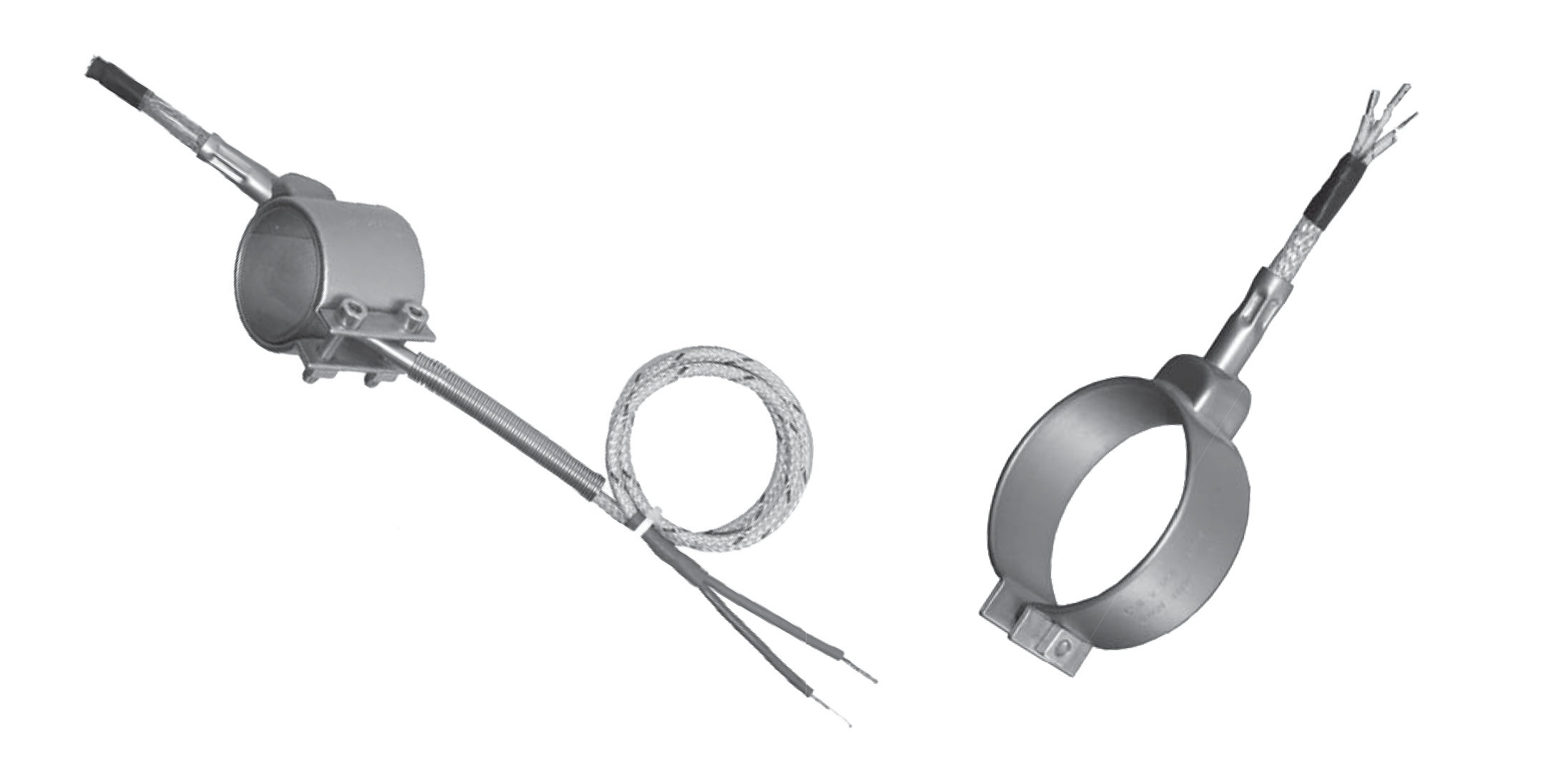

                                                                                                                                  -KE- Hochleistungs-Düsenheizkörper
                                                                                                                                   mit radialem Kabelabgang







-KE- Hochleistungs-Düsenheizkörper
mit Unterlegfühler TE 1400

Verwendung:

KE-Heizbänder werden hauptsächlich im Maschinenbau und in der Kunststoffverarbeitung als
Düsenheizkörper eingesetzt.
Aber auch in der chemischen Industrie, im Sondermaschinenbau und für Laboranwendungen werden
KE-Heizkörper verwendet.

Aufbau:

Heizleiter aus hochwertigstem Widerstandsmaterial sind auf Glimmerträger mit besten thermischen
Eigenschaften aufgebracht.
Die Isolation des Heizkörpers besteht aus hochwertigem Mikanit.
Die Innenfl äche des Heizkörpers ist absolut plan und exakt rund, wodurch ein vollkommenes Anliegen an die
zu beheizende Oberfl äche erzielt wird. Daraus resultiert ein hervorragender Wärmeübergang.
Leichte Montage bzw. Demontage ist problemlos möglich. Die Montage sowie das Nachspannen sollte mit ca.
3 bis 3,5 Nm erfolgen.
Die Heizbandstärke beträgt nur 3,5 mm.
Die Herstellung erfolgt streng nach DIN VDE bzw. IEC und einschlägigen Fertigungsnormen.

Technische Daten:

Die Arbeitstemperatur kann bis zu 350 °C betragen.
Eine Oberflächenbelastung ist bis zu 5,5 W/cm² möglich.
Die Standardbetriebsspannung beträgt 230 Volt (andere Spannungen auf Anfrage).
Der Heizkörper besteht aus rostfreiem Chromstahl (DIN 1.4301).
Er ist für die Verarbeitung von PVC geeignet, da dieser vorzüglich bei der hierbei durch Säuredämpfe
auftretenden Abrasionswirkung widersteht.
Die Zuleitung besteht aus hitzebeständigem Reinnickelkabel mit Glasseidenisolierung und
Metallgeflechtummantelung.
Die Standardlänge der Zuleitung beträgt 300 mm (andere Anschlusslängen auf Anfrage).
Die Fertigung erfolgt völlig asbest- und cadmiumfrei.
Die Prüfung erfolgt nach Niederspannungsrichtlinie 2014/35/EU.

Ausführungen:

KE-Heizbänder sind ab 30 mm Durchmesser lieferbar.
Die Standardbreiten betragen 16 mm, 18 mm, 20 mm, 22 mm, 25 mm, 30 mm, 34 mm, 38 mm, 44 mm,
48 mm, 55 mm, 60 mm und 70 mm .
Ab einer Heizbandbreite von 20 mm kann eine kunststoff dichte Bohrung (z. B. für Thermofühler) eingebracht
werden.
Weiterhin sind Ausführungen mit integriertem Thermoelement zum Abfühlen der Temperatur lieferbar.
Anschlussseitig stehen blanke Enden, Aderendhülsen, Schukostecker oder diverse Spezialstecker zur
Verfügung.

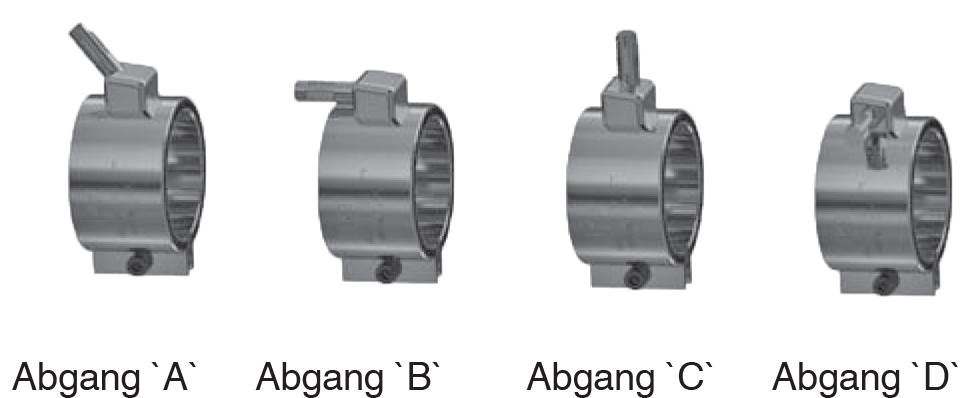

Die Kabelabgängen sind in axiale, tangentialer und radialer Richtung möglich.

Bestellhinweise:

Im Falle einer Bestellung benötigen wir folgende Angaben:

- Innendurchmesser des Heizkörpers
- Heizkörperbreite
- Leistung und Betriebsspannung
- Position Spannspalt, Anschluss, Bohrungen oder Aussparungen
- Größe Anschlusskasten, Bohrungen oder Aussparungen.

Gerne fertigen wir nach Ihren Zeichnungen oder beraten Sie in allen Fragen elektrischer Beheizung.

Belastungstabelle:

Maximale Oberflächenbelastung 5,5 W/cm².
